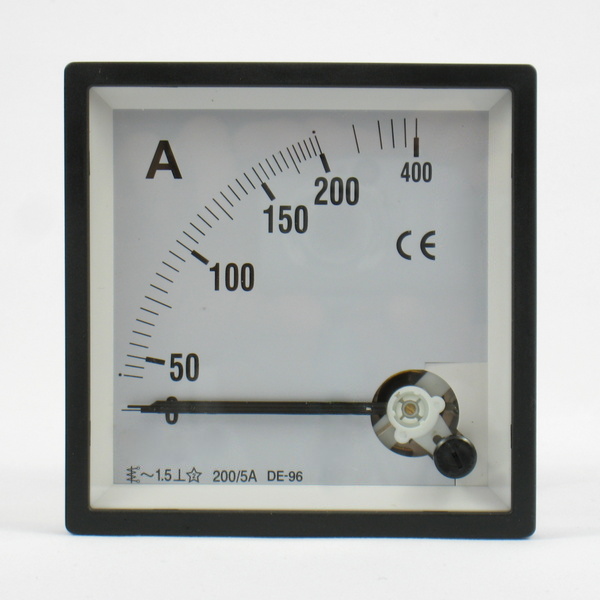

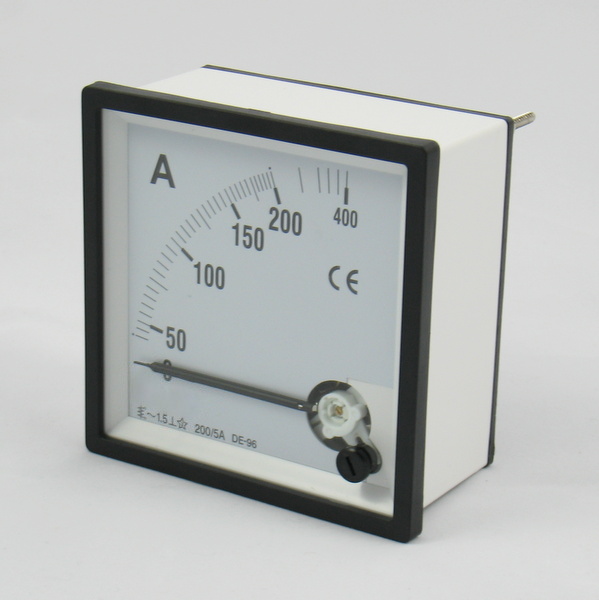

Amperímetro ferro móvel 96x96mm 200/5A Voltyx – DE-A96

Descrição

Linha DE Voltyx – Precisão em instrumentos de medição analógicos!



Os instrumentos analógicos da linha DE foram desenvolvidos para medição de grandezas elétricas em painéis de comando, e estão disponíveis nos seguintes modelos:
– DE-V96 – voltímetro ferro móvel;
– DE-A96 – amperímetro ferro móvel.



Características do modelo DE-A96
Amperímetro ferro móvel 96 x 96 mm, para medição indireta de corrente alternada, por meio de TC com secudário de 5A

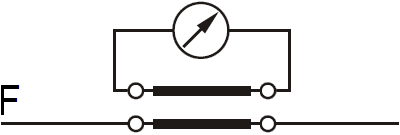

Esquema de ligação





Dados técnicos
Norma aplicável: IEC 60051
Escala: 200/5 A
Frequência = 50/60 Hz



Tipo de sistema: Ferro Móvel
Classe de precisão: 1,5
Tensão de prova: 2 kV



Umidade relativa máxima: 80%, sem condensação



Grau de proteção (IEC 60529): IP54
Ajuste de zero: no frontal



Temperatura ambiente: -25…+40 ⁰C



Montagem: vertical, em porta de painel



Dimensões do produto (LxAxP): 96 x 96 x 65 mm
Dimensões da embalagem (LxAxP): 92 x 108 x 104 mm



Peso líquido: 0,200 kg
Peso do produto com embalagem: 0,250 kg



Garantia: 12 meses



Classificação fiscal (NCM): 9030.33.29



Referência:
DE-A96 200/5A
