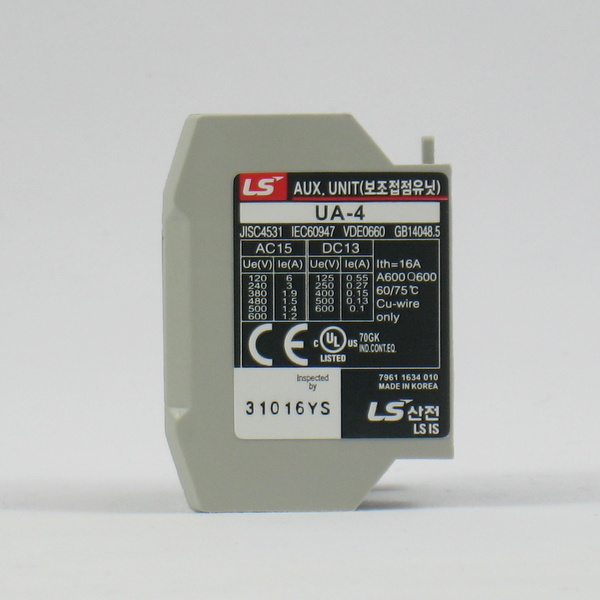

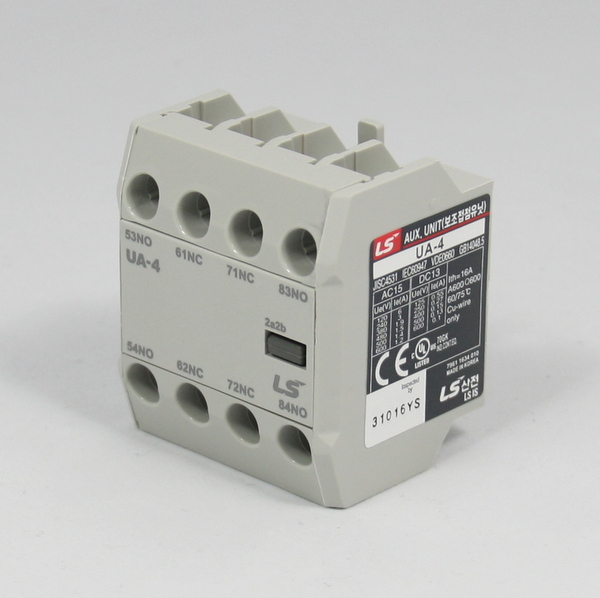

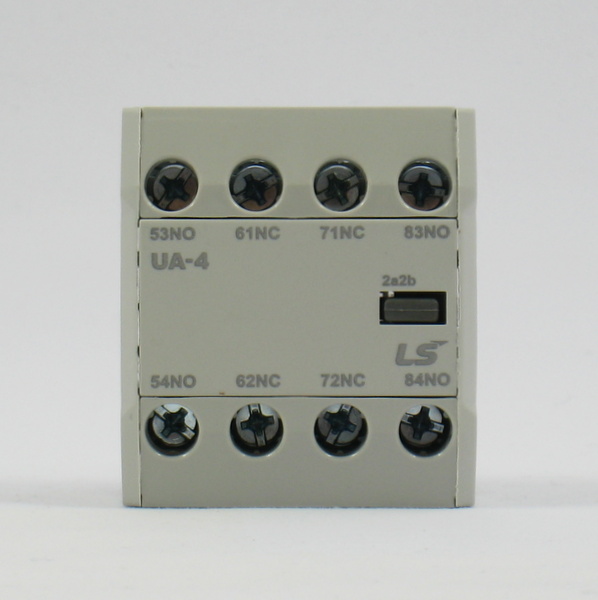

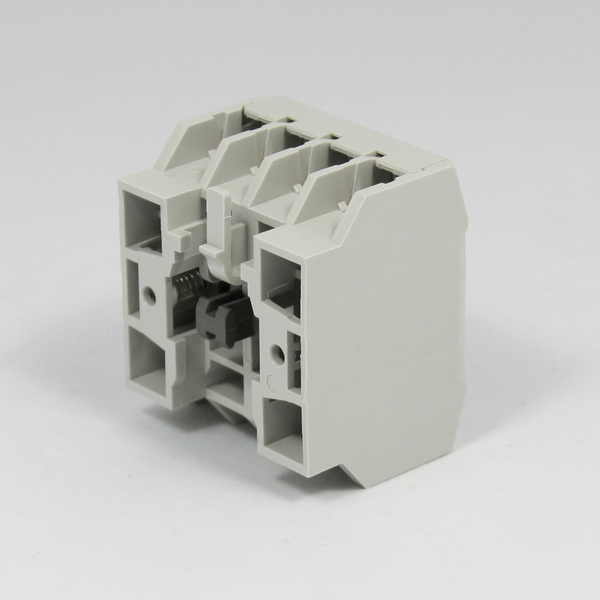

Bloco de contatos auxiliares 2NA+2NF para contatores MC-9 a 150 LSIS – UA-422

Descrição

Linha METASOL – A mais nova geração de contatores e relés da LSIS!

Uma linha completa, de elevada tecnologia e design sofisticado.



Dados técnicos

Ue = 600 V

Ui = 600 V

Uimp = 6 kV

Frequência = 50/60 Hz



Características dos contatos

Categoria de emprego		Ie (A)
AC15	120 V	6
	240 V	3
	380 V	1,9
	480 V	1,5
	500 V	1,4
	600 V	1,2
DC13	125 V	0,55
	250 V	0,27
	400 V	0,15
	500 V	0,13
	600 V	0,1
Ith		16
Aplicação UL		A600 / Q600
Sensibilidade mínima dos contatos		24 Vdc / 10 mA



Nr. máx. de operações/hora: 1.800 operações/hora

Vida elétrica: 250.000 operações



Capacidade de conexão: 1…2,5 mm² / 18…10 AWG



Montagem: encaixe lateral aos contatores MC-9 a MC-150



Combinações máximas permitidas:

MC-9 a MC-18: (2x) UA-1   ou   (1x) UA-1 + (1x) UA-2   ou   (1x) UA-1 + (1x) UA-4

MC-22: (1x) UA-1   ou   (1x) UA-1 + (1x) UA-2   ou   (1x) UA-1 + (1x) UA-4

MC-32 a MC-150: (4x) UA-1   ou   (2x) UA-1 + (1x) UA-2   ou   (2x) UA-1 + (1x) UA-4



Dimensões do produto (LxAxP): 43 x 48 x 37 mm

Dimensões da embalagem (LxAxP): 48 x 53 x 42 mm



Peso líquido: 0,06 kg

Peso do produto com embalagem: 0,08 kg



Certificações: CE, cULus, CSA



Garantia: 12 meses



Classificação fiscal (NCM): 8536.9090



Referências:

UA-4 2a2b (83361634048)
