Descrição
Linha METASOL – A mais nova geração de contatores e relés da LSIS!
Uma linha completa, de elevada tecnologia e design sofisticado.
Aplicação
Ao se manobrar bancos de capacitores para correção de fator de potência, baixas impedâncias tendem a provocar elevadas correntes de partida (“inrush”), causando redução de vida útil aos capacitores.

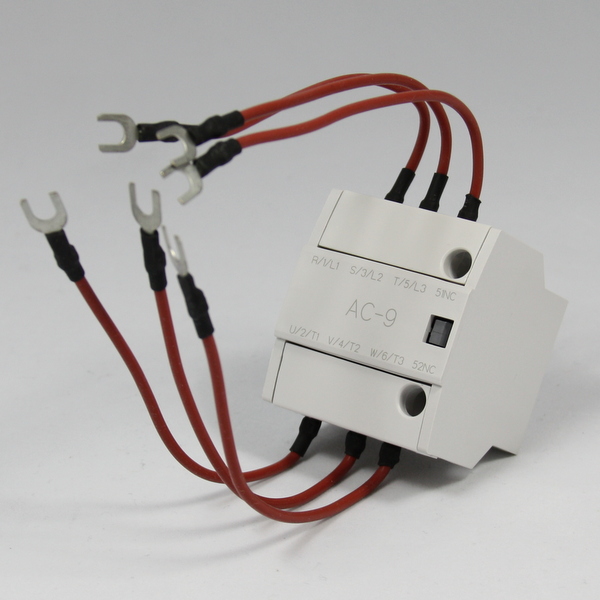

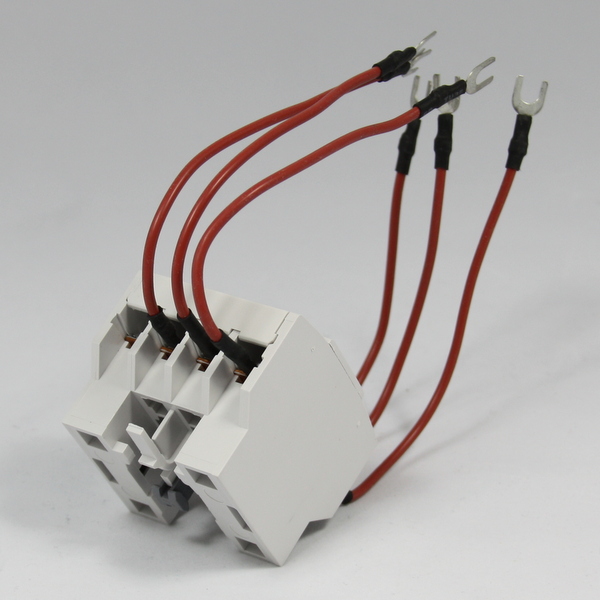

Utiliza-se então o bloco AC-9, em associação aos contatores MC-9a a MC-40a, para limitar estas correntes de “inrush”.
O bloco atua por meio de resistores de pré-carga internos, que são conectados antes dos contatos principais do contator, reduzindo estes efeitos.
Tabela de seleção
| Categoria de emprego AC-6b | Potência máxima dos bancos de capacitores (kvar) | ||||
| Bloco | Contator associado | 220 Vac | 380 Vac | 440 Vac | 480 Vac |
| AC-9 | MC-9a | 5 | 7,5 | 10 | 12,5 |
| MC-12a | 6,7 | 10 | 12,5 | 17,5 | |
| MC-18a | 7,5 | 15 | 17,5 | 22,5 | |
| MC-22b | 10 | 17,5 | 20 | 25 | |
| MC-32a | 15 | 22,5 | 25 | 35 | |
| MC-40a | 20 | 30 | 35 | 45 | |
Montagem: encaixe frontal aos contatores MC-9 a MC-40
Dimensões do produto (LxAxP): 43 x 140 x 43 mm
Dimensões da embalagem (LxAxP): 59 x 98 x 86 mm
Peso líquido: 0,07 kg
Peso do produto com embalagem: 0,10 kg
Certificações: CE, cULus
Garantia: 12 meses
Classificação fiscal (NCM): 8536.9090
Referências:
AC-9 (83631611001)
