Descrição

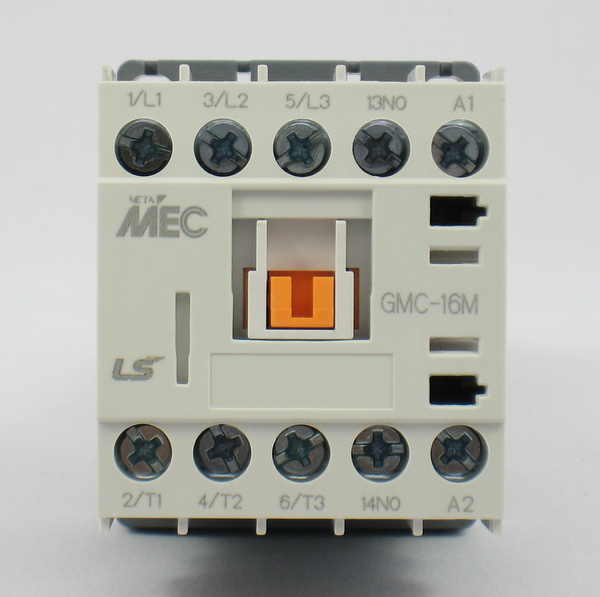

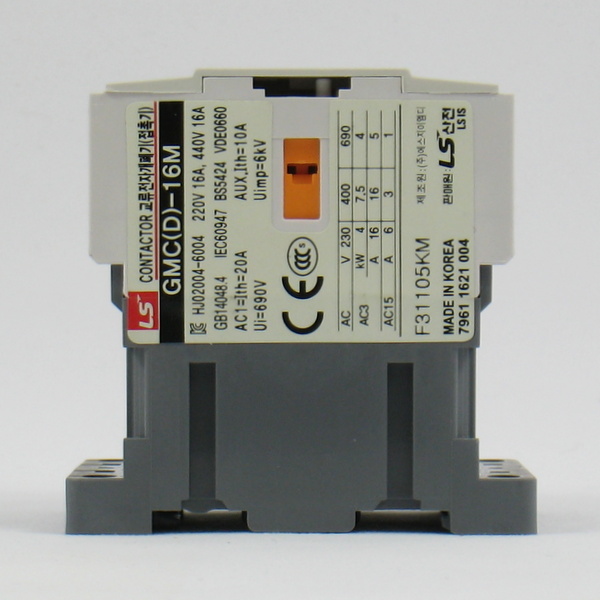

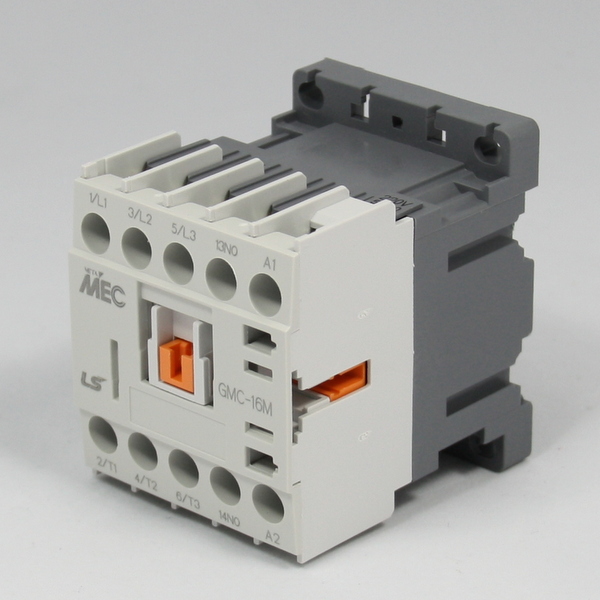

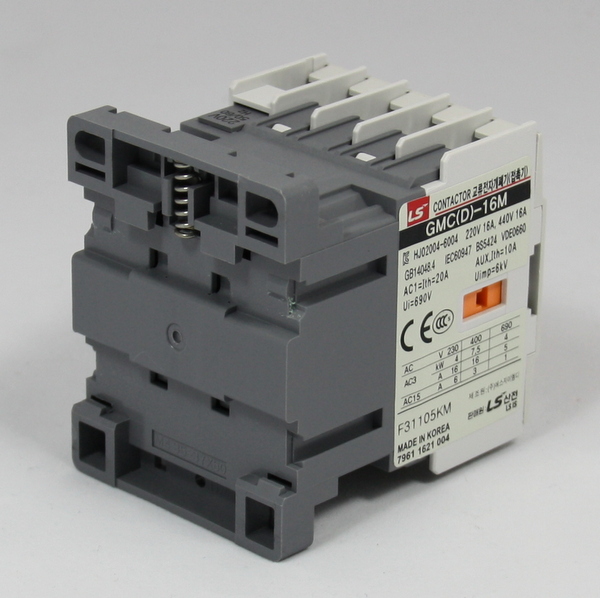

Linha META-MEC – Um compromisso da LSIS com a excelência!
Uma linha compacta, robusta e de elevada tecnologia.
Dados técnicos
Ue = 690 V
Ui = 690 V
Uimp = 6 kV
Frequência = 50/60 Hz
Aplicação IEC 60947
| Categoria de emprego | Ie (A) | Pot. (kW/CV)1 | |
| AC3 | 220 V | 16 | 3,7 / 5 |
| 380 V | 16 | 7,5 / 10 | |
| 440 V | 16 | 9,2 / 12,5 | |
| 480 V | 9 | 4,5 / 6 | |
| 690 V | 5 | 3,7 / 5 | |
| AC1 | 20 | – | |
1) Valores orientativos para motores trifásicos, 4 polos, 60Hz.
Nr. máx. de operações/hora (AC3): 1.800 operações/hora
Vida mecânica: 12.000.000 operações
Vida elétrica: 1.000.000 operações
Características das bobinas
| Limites de operação | 0,8…1,1 xUs | ||
| Consumo | No acionamento | 32 VA | |
| Em regime | 6 VA | ||
| Dissipação térmica | 2 W | ||
| Tempo de operação | Ao ligar | 10…20 ms | |
| Ao desligar | 35…45 ms | ||
Características dos contatos auxiliares
| Categoria de emprego | Ie (A) | ||
| AC15 | 220 V | 6 | |
| 380 V | 3 | ||
| 690 V | 1 | ||
| Ith | 10 | ||
Capacidade de conexão: (2x) 0,75…2,5 mm2 / 18…12 AWG
Torque de aperto: 0,8 Nm (M3,5)
Temperatura ambiente:
Operação: -5…+40 ⁰C
Armazenagem: -30…+65 ⁰C
Montagem: vertical, com parafusos (4x M4, não inclusos) ou trilho DIN 35 x 7,5 mm (EN 50022)
Dimensões do produto (LxAxP): 45 x 58 x 57 mm
Dimensões da embalagem (LxAxP): 49 x 66 x 65 mm
Peso líquido: 0,18 kg
Peso do produto com embalagem: 0,19 kg
Certificações: CE
Garantia: 12 meses
Classificação fiscal (NCM): 8536.4900
Referências:
GMC-16M AC110V 50/60Hz 1a [1269027200]
GMC-16M AC220V 50/60Hz 1a [1269027700]
GMC-16M AC110V 50/60Hz 1b [1269029200]
GMC-16M AC220V 50/60Hz 1b [1269029700]
Similaridade:
WEG – CWC016-10-30 [10410556, 10075916, 10047048, 10047049]
WEG – CWC016-10-30 (AZ) [12486611, 12486654, 12486663, 12486671]
WEG – CWC016-01-30 [10410557, 10075917, 10047050, 10047051]
WEG – CWC016-01-30 (AZ) [12486612, 12486655, 12486664, 12486672]
