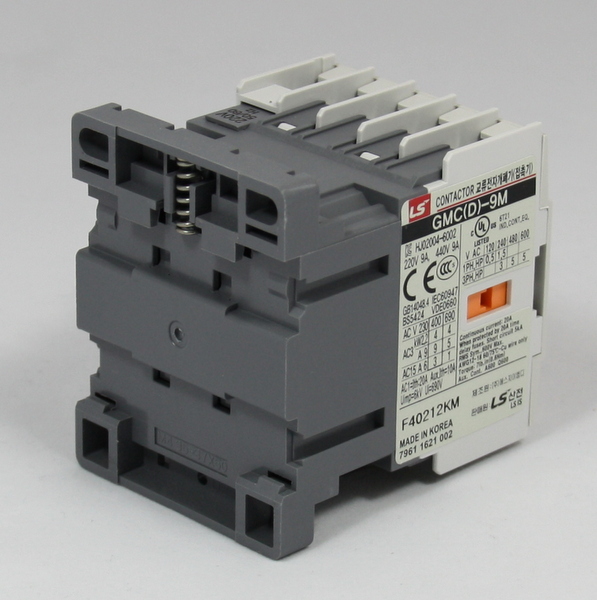

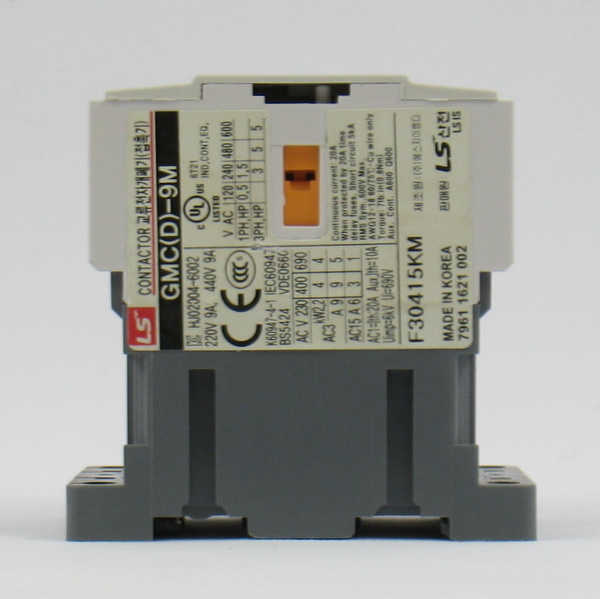

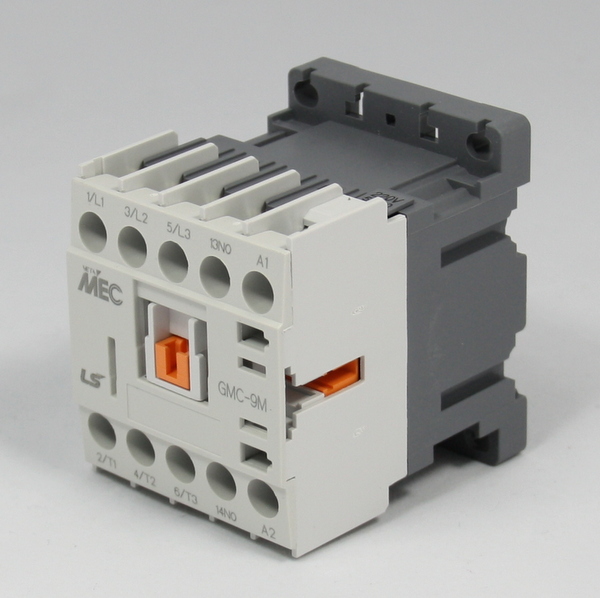

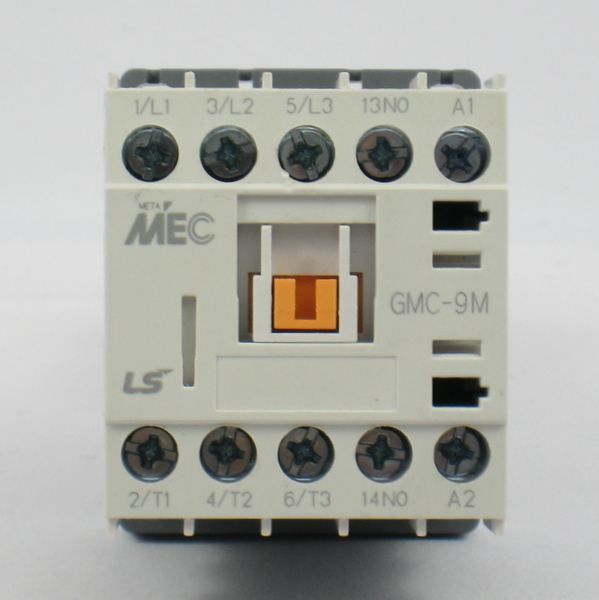

Minicontator tripolar 9A LSIS – GMC-9M

Descrição

Linha META-MEC – Um compromisso da LSIS com a excelência!

Uma linha compacta, robusta e de elevada tecnologia.



Dados técnicos

Ue = 690 V

Ui = 690 V

Uimp = 6 kV

Frequência = 50/60 Hz



Aplicação IEC 60947

Categoria de emprego		Ie (A)	Pot. (kW/CV)1
AC3	220 V	9	2,2 / 3
	380 V	9	3,7 / 5
	440 V	9	4,5 / 6
	480 V	6	3 / 4
	690 V	5	3,7 / 5
AC1		20	–

1) Valores orientativos para motores trifásicos, 4 polos, 60Hz.



Aplicação UL508

Motores		Pot. (HP)
Monofásicos	120 V	0,5
	240 V	1,5
Trifásicos	240 V	3
	480 V	5
	600 V	5
Corrente permanente		20 A
Tamanho NEMA		00



Nr. máx. de operações/hora (AC3): 1.800 operações/hora

Vida mecânica: 12.000.000 operações

Vida elétrica: 1.000.000 operações



Características das bobinas

Limites de operação		0,8…1,1 xUs
Consumo	No acionamento	32 VA
	Em regime	6 VA
Dissipação térmica		2 W
Tempo de operação	Ao ligar	10…20 ms
	Ao desligar	35…45 ms



Características dos contatos auxiliares

Categoria de emprego		Ie (A)
AC15	220 V	6
	380 V	3
	690 V	1
Ith		10
Aplicação UL		A600 / Q600



Capacidade de conexão: (2x) 0,75…2,5 mm² / 18…12 AWG

Torque de aperto: 0,8 Nm (M3,5)



Temperatura ambiente:

Operação: -5…+40 ⁰C

Armazenagem: -30…+65 ⁰C



Montagem: vertical, com parafusos (4x M4, não inclusos) ou trilho DIN 35 x 7,5 mm (EN 50022)



Dimensões do produto (LxAxP): 45 x 58 x 57 mm

Dimensões da embalagem (LxAxP): 49 x 66 x 65 mm



Peso líquido: 0,18 kg

Peso do produto com embalagem: 0,19 kg



Certificações: CE, cULus



Garantia: 12 meses



Classificação fiscal (NCM): 8536.4900



Referências:
GMC-9M AC110V 50/60Hz 1a [1269008500]
GMC-9M AC220V 50/60Hz 1a [1269009000]
GMC-9M AC110V 50/60Hz 1b [1269010500]
GMC-9M AC220V 50/60Hz 1b [1269011000]



Similaridade:

WEG – CWC09-10-30 [10410552, 10047037, 10047038, 10047039]

WEG – CWC09-10-30 (AZ) [12486547, 12486649, 12486658, 12486667]

WEG – CWC09-01-30 [10410553, 10047040, 10047041, 10047042]

WEG – CWC09-01-30 (AZ) [12486608, 12486650, 12486659, 12486668]
