Descrição
Linha META-MEC – Um compromisso da LSIS com a excelência!
Uma linha compacta, robusta e de elevada tecnologia.
Dados técnicos
Ue = 690 V
Ui = 690 V
Uimp = 6 kV
Frequência = 50/60 Hz
Características dos contatos auxiliares
| Categoria de emprego | Ie (A) | ||
| AC15 | 110 V | 2,5 | |
| 230 V | 2 | ||
| 550 V | 1 | ||
| DC13 | 110 V | 0,28 | |
| 220 V | 0,14 | ||
| Aplicação UL | C600 | ||
Capacidade de conexão:
Capacidade de conexão: (2x) 0,75…2,5 mm2 / 18…12 AWG
Torque de aperto: 0,8 Nm (M3,5)

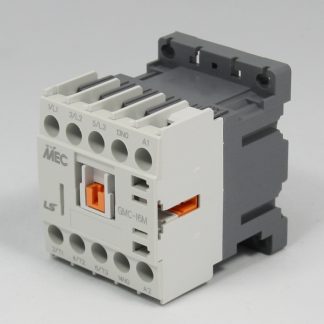

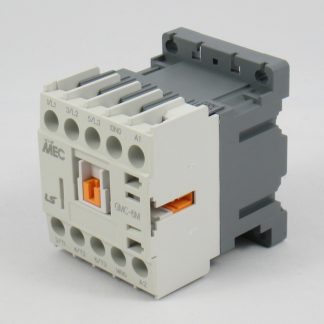

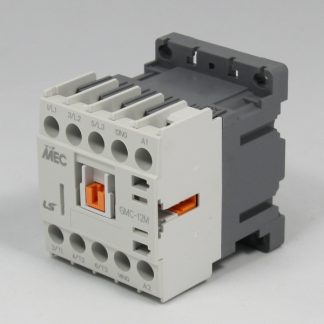

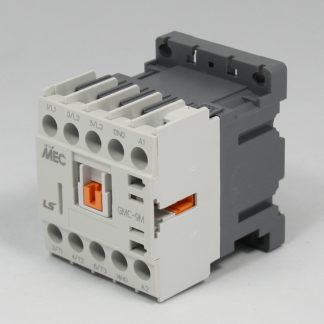

Montagem: vertical, diretamente aos minicontatores GMC-6M, GMC-9M, GMC-12M e GMC-16M
Temperatura ambiente:
Operação: -5…+40 ⁰C
Armazenagem: -30…+65 ⁰C
Dimensões do produto (LxAxP): 45 x 73 x 64 mm
Dimensões da embalagem (LxAxP): 49 x 66 x 77 mm
Peso líquido 0,12 kg
Peso do produto com embalagem: 0,13 kg
Certificações: CE, cULus
Garantia: 12 meses
Classificação fiscal (NCM): 8536.4900
Referências:

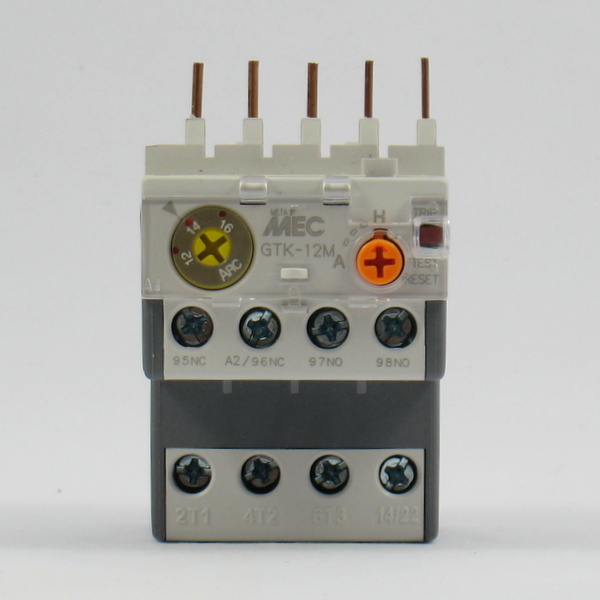

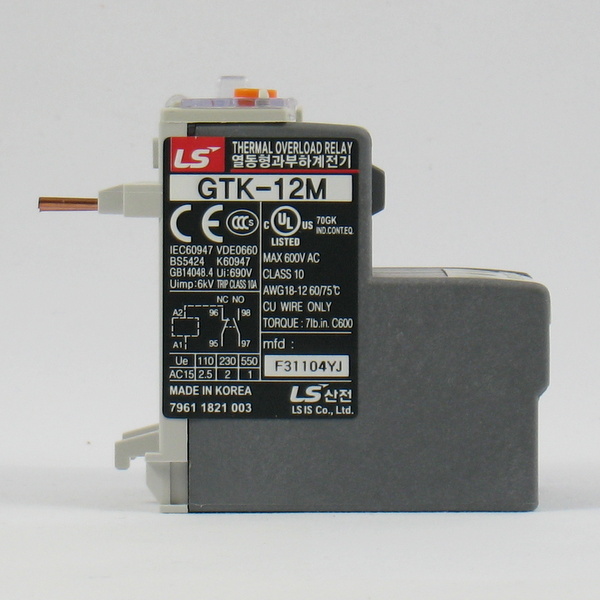

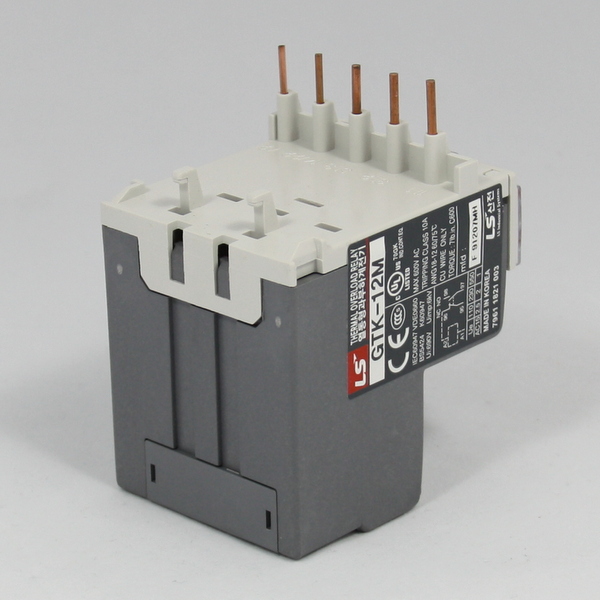

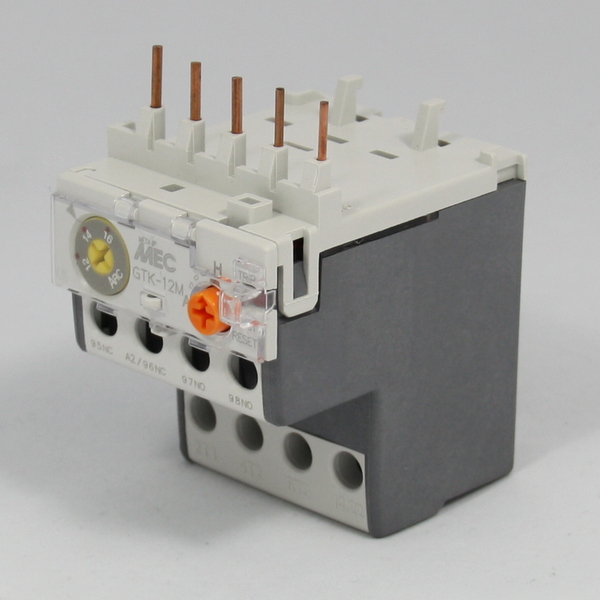

GTK-12M 1.3 (1-1,6A) [1271003400]
GTK-12M 2.1 (1,6-2,5A) [1271003500]
GTK-12M 3.3 (2,5-4A) [1271003600]
GTK-12M 5 (4-6A) [1271003700]
GTK-12M 6.5 (5-8A) [1271003800]
GTK-12M 8.5 (7-10A) [1271004000]
GTK-12M 11 (9-13A) [1271004100]
GTK-12M 14 (12-16A) [1271004200]
Similaridade:
WEG – RW17-1D3 [10045638, 10045639, 10045640, 10186034, 10045641, 10410001, 10045642, 10045643,
10045644, 10045645, 10047029, 10047030, 10047031]
WEG – RW17-1D3 (AZ) [12450892, 12450895, 12450896, 12450897, 12450898, 12450899, 12450900, 12450901,
12450903, 12450905, 12450906, 12450907, 12450908]
WEG – RW17-2D3 [10741037, 10744413, 10752610, 10752611, 10752612, 10752613]
WEG – RW17-2D3 (AZ) [12450909, 12450910, 12450911, 12450912, 12450913, 12450914]
