Relé de Nível Inferior/Superior Voltyx – ZHRL1-A220

Descrição

Linha ZHRL Voltyx – Relés de Nível de última geração!



Os relés da linha ZHRL foram desenvolvidos para aplicação em painéis de comando, e estão disponíveis em vários modelos.



Possuem design moderno, padrão DIN (largura de 36 mm e frontal de 45 mm) e incorporam circuito eletrônico microprocessado, o que confere precisão e estabilidade no controle de nível de líquidos. Permitem ligação a 2 ou 3 fios.

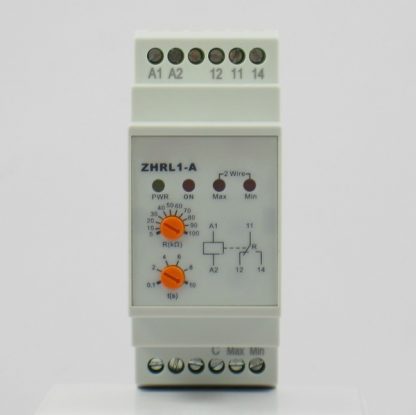

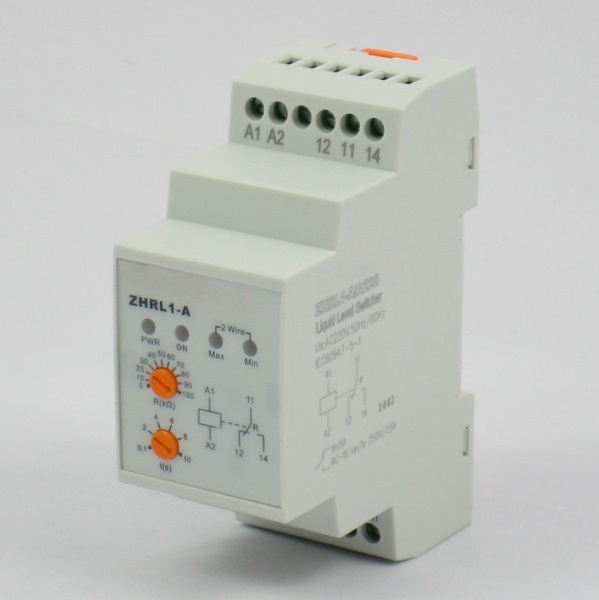

Os LEDs no frontal indicam:
– PWR: circuito energizado
– ON: comutação do relé
– Max: nível máximo
– Min: nível mínimo



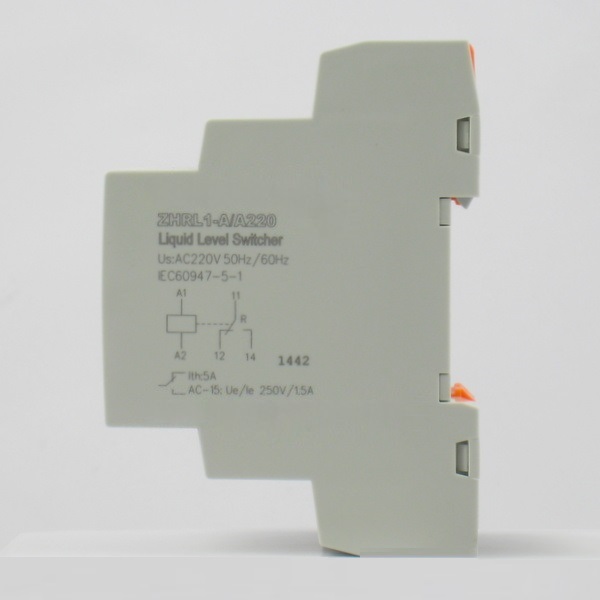

Características do modelo ZHRL1-A220

Relé de Nível Inferior/Superior

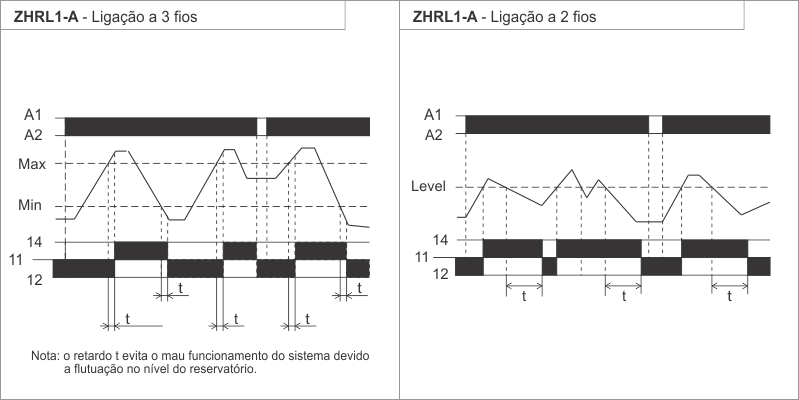

Diagramas funcionais

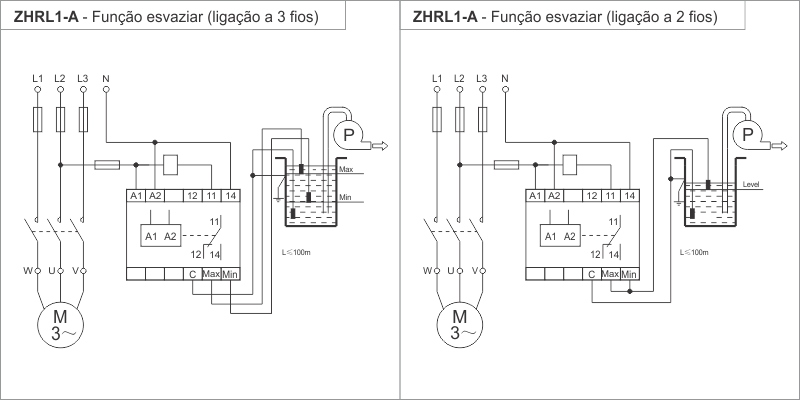

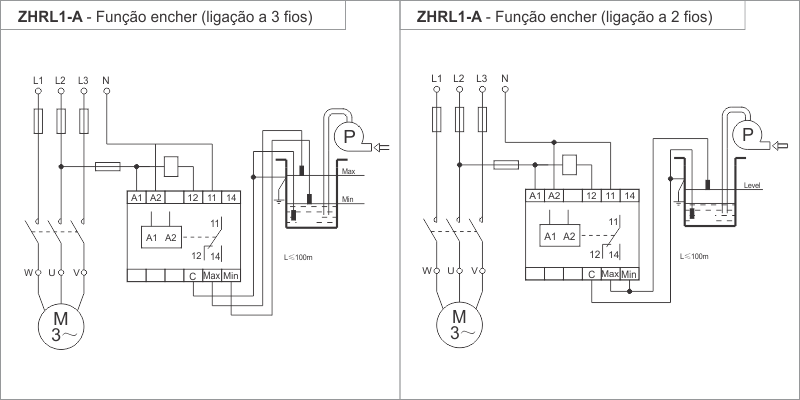

Esquemas de ligação





Dados técnicos
Norma IEC 60947-5-1
Us = 220 Vac ± 10%
Frequência = 50/60 Hz
Consumo ≤ 1,5 VA



Faixa de ajuste da sensibilidade: 5…100 kΩ
Faixa de ajuste do tempo de retardo: 0,1…10 s
Comprimento máximo dos cabos dos sensores: 100 m



Vida mecânica: 1.000.000 operações
Vida elétrica: 100.000 operações
Altitude máxima: 2000 m
Umidade relativa máxima: 50% @ 40 ⁰C



Grau de poluição: 3
Grau de proteção: IP20
Contato de saída: 1REV
Características do contato Ue/Ie (AC-15): 240Vac/1,5A, 380Vac/0,95A, Ith 5A



Capacidade de conexão: (1x) 0,5…2,5 mm2 / 20…12 AWG; Torque de aperto: 0,5 Nm



Temperatura ambiente:
Operação: -20…+60 ⁰C
Armazenagem: -30…+75 ⁰C



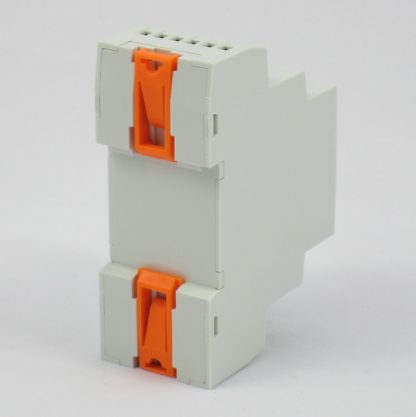

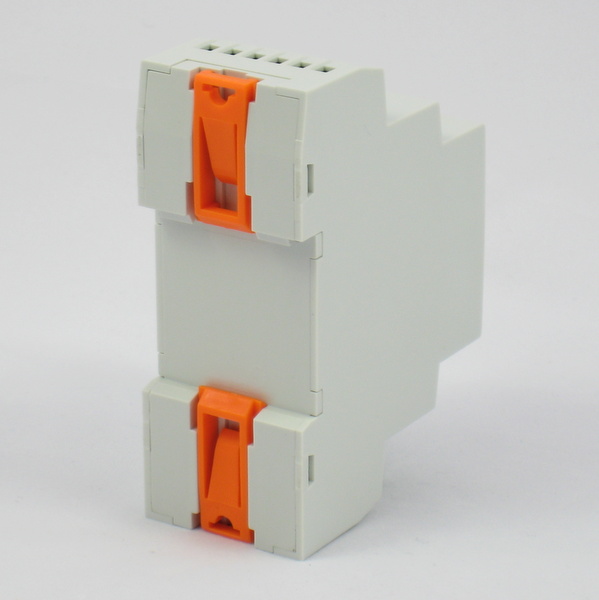

Montagem: vertical, em trilho DIN 35 x 7,5 mm (IEC 60715)



Dimensões do produto (LxAxP): 36 x 91 x 66 mm
Dimensões da embalagem (LxAxP): 45 x 75 x 97 mm



Peso líquido: 0,170 kg
Peso do produto com embalagem: 0,190 kg



Garantia: 12 meses



Classificação fiscal (NCM): 8536.4900



Referência:
ZHRL1-A220
