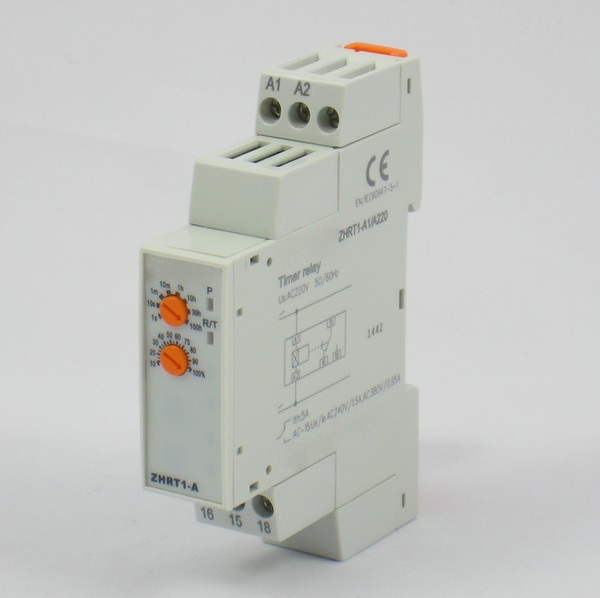

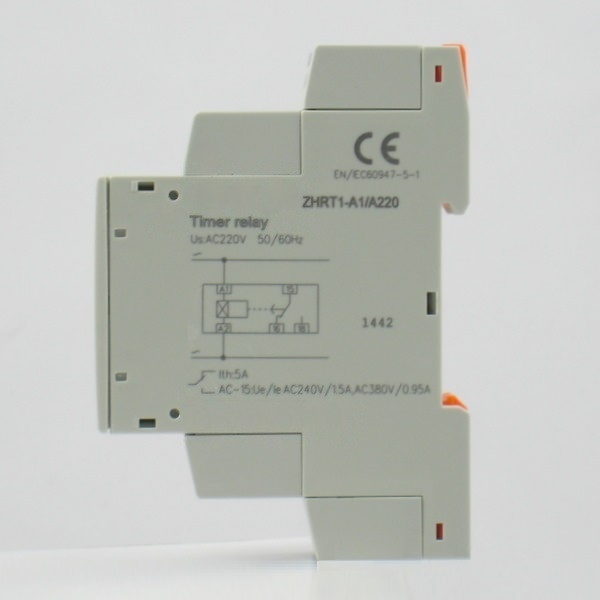

Temporizador Retardo na Energização Voltyx – ZHRT1-A1/A220

Descrição

Linha ZHRT Voltyx – Temporizadores de última geração!



Os temporizadores da linha ZHRT foram desenvolvidos para aplicação em painéis de comando, e estão disponíveis em 3 modelos:
– ZHRT1-A1, com a função Retardo na Energização;
– ZHRT1-M1, com 10 funções selecionáveis no frontal; e
– ZHRT1-ST, específico para partidas Estrela-Triângulo.



Possuem design moderno, padrão DIN (largura de 18 mm e frontal de 45 mm) e incorporam circuito eletrônico microprocessado, o que confere precisão e estabilidade na contagem de tempo.

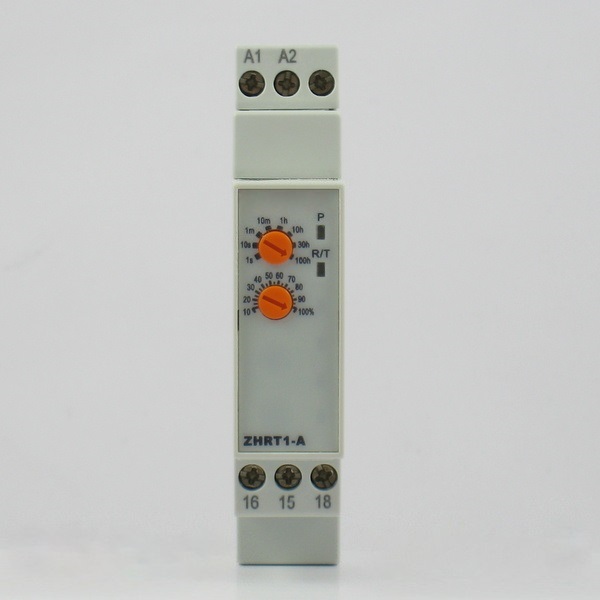

Os LEDs no frontal indicam:
– P: circuito energizado
– R/T: contagem de tempo/comutação do relé



Características do modelo ZHRT1-A1/A220
Temporizador Retardo na Energização

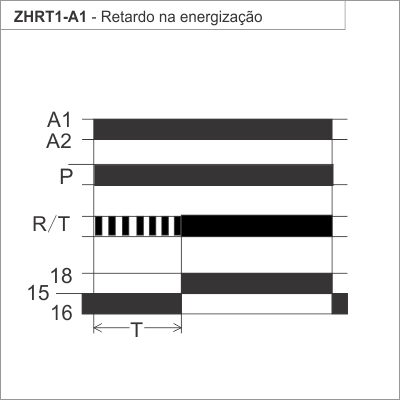

Diagrama funcional

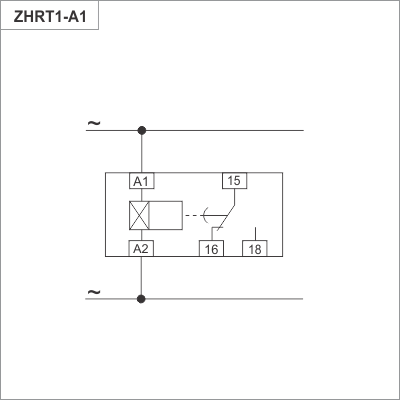

Esquema de ligação



Dados técnicos
Norma IEC 60947-5-1
Us = 220 Vac ± 10%
Ui = 380 Vac
Frequência = 50/60 Hz
Consumo ≤ 1,5 VA



Faixa de ajuste: 0,1 s…100 h
Escalas: 1 s, 10 s, 1 min, 10 min, 1 h, 10 h, 30 h, 100 h, ajustáveis de 10% a 100%
Precisão de ajuste: ± 5%
Precisão de repetição: ± 0,2%
Tempo de reposição após desenergização: 200 ms



Vida mecânica: 1.000.000 operações
Vida elétrica: 100.000 operações
Altitude máxima: 2000 m
Umidade relativa máxima: 50% @ 40 ⁰C



Grau de poluição: 3
Grau de proteção: IP20
Contato de saída: 1REV
Características do contato Ue/Ie (AC-15): 240Vac/1,5A, 380Vac/0,95A, Ith 5A



Capacidade de conexão: (1x) 0,5…2,5 mm2 / 20…12 AWG; Torque de aperto: 0,5 Nm



Temperatura ambiente:
Operação: -5…+40 ⁰C
Armazenagem: -25…+75 ⁰C



Montagem: vertical, em trilho DIN 35 x 7,5 mm (IEC 60715)



Dimensões do produto (LxAxP): 18 x 91 x 66 mm
Dimensões da embalagem (LxAxP): 24 x 74 x 96 mm



Peso líquido: 0,065 kg
Peso do produto com embalagem: 0,080 kg



Garantia: 12 meses



Classificação fiscal (NCM): 8536.4900



Referência:
ZHRT1-A1/A220
